16.E3 : Diagramme (N,Z) à compléter

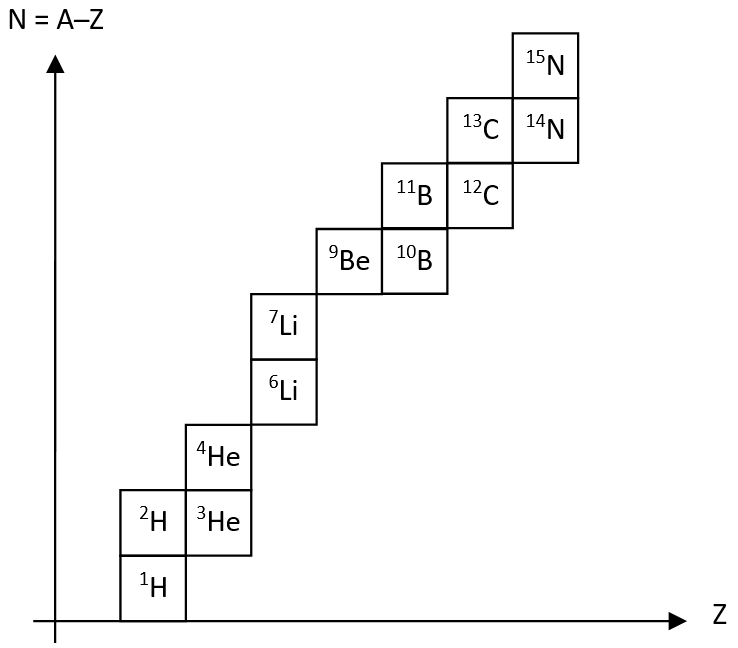

Le diagramme ci-contre donne les noyaux stables des éléments de numéro atomique inférieur à 7.

1 Compléter les axes à l’aide de graduations. Tracer la droite N = Z. Comment les noyaux sont-ils disposés ?

2 Placer sur ce diagramme les isotopes :

3 Quels sont les noyaux radioactif β– ? Quels sont les noyaux radioactif β+ ?

4 Écrire l’équation de la désintégration du carbone 14. Sur le diagramme, tracer une flèche symbolisant la transformation.

5 Écrire l’équation de la désintégration de l’azote 13. Sur le diagramme, tracer une flèche symbolisant la transformation.
