15.TP1 : Piles et électrolyseurs

Compétences travaillées :

• Réaliser une pile, déterminer sa tension à vide et la polarité des électrodes, identifier la transformation mise en jeu, illustrer le rôle du pont salin.

• Identifier les produits formés lors du passage forcé d’un courant dans un électrolyseur. Relier la durée, l’intensité du courant et les quantités de matière de produits formés.

Matériel :
• Au bureau
  • 2 L de solution de chlorure de sodium concentrée
  • 1,5 L de solution de sulfate de cuivre II à 1 mol/L
  • 1 L de solution de sulfate de cuivre à 0,1 mol/L
  • 1 L de solution de sulfate de fer à 0,1 mol/L
  • 0,2 L de solution pour pont salin (par exemple K⁺ + Cl⁻)
  • Allumettes
  • Buchettes (une par groupe)
  • Papiers buvards pour pont salin (un par groupe)
  • Morceaux de papier de verre (un par groupe)
  • Fils de connexion
• Pour une manip faite par le prof
  • 1 cuve à électrolyse
  • 0,5 L de solution d’hydroxyde de sodium
  • 4 tubes à essais
  • 2 bouchons
• Sur les paillasses des élèves
  • Générateur de tension continue (avec affichage de I et V)
  • Multimètre
  • 4 béchers de 150 mL
  • 1 coupelle en porcelaine
  • Pile cuivre/fer :
    • 1 lame de cuivre
    • 1 lame de fer
    • 1 boite de résistance variable
  • Électrolyse solution de chlorure de sodium :
    • tube en U + support
    • 1 bouchon avec électrode de graphite
    • 1 bouchon avec électrode de graphite et petit tube effilé.
    • 1 tube à essais
    • petit flacon avec de l’iodure de potassium
    • petit flacon avec de la phénolphtaléïne
  • Dispositif pour électrolyse du cuivre :
    • dispositif avec 1 plaque de cuivre et un fil de cuivre très fin
    • boîtier avec lampe (6 V, 200 mA)

I - Les piles

1) - Réalisation de la pile

🖑 Réaliser la pile correspondant au dispositif ci-contre :

• Introduire une lame de fer décapée dans un bécher de \(\pu{150 mL}\) contenant environ \(\pu{75 mL}\) de solution de sulfate de fer.

• Introduire une lame de cuivre décapée dans un bécher de \(\ce{150 mL}\) contenant environ \(\pu{75 mL}\) de solution de sulfate de cuivre.

• Préparer le pont salin (dans une coupelle, imbiber une bande de papier de solution de K⁺ + Cl⁻) et relier les deux béchers.

1) Donner les équations des demi-réactions de chaque demi-pile.

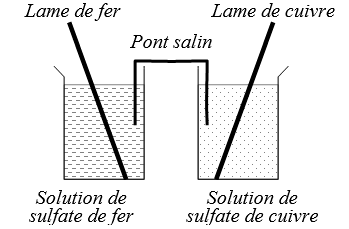

Schéma du dispositif pour la pile cuivre/fer

2 - Pile à vide et en fonctionnement

a - Tension à vide

🖑 A l'aide du voltmètre, déterminer les bornes + et – de la pile ainsi que la tension entre ses bornes.

2) En déduire le sens de circulation des électrons.

3) Donner l'équation de la réaction chimique correspondant au fonctionnement de la pile.

b - Intensité du courant lors du fonctionnement de la pile

🖑 Brancher une résistance de \(\pu{33 Ω}\) et un ampèremètre en série aux bornes de la pile.

🠶 Relever la valeur de l’intensité du courant.

4) En déduire le sens de circulation du courant et des électrons. Ce résultat est-il cohérent avec celui du a ?

II - Les électrolyseurs

1 - Électrolyse d'une solution aqueuse de chlorure de sodium

Données sur les espèces chimiques :

Une solution de chlorure de sodium \(\ce{Na+(aq) + Cl–(aq)}\) a un pH neutre.

La solution d’iodure de potassium \(\ce{K+ + I–}\) prend une coloration brun foncé en présence de dichlore \(\ce{Cl2 (g)}\).

Le dioxygène \(\ce{O2 (g)}\) ravive la flamme d’une bûchette présentant un point incandescent.

Le dihydrogène \(\ce{H2 (g)}\) produit une petite détonation en présence d’air et d’une flamme.

La phénolphtaléine est incolore pour \(pH < \pu{8,2}\) et rose fuchsia pour \(pH> \pu{10}\).

Couples oxydant/réducteur :

\(\ce{H2O(l)/H2(g)}\) ; \(\ce{O2(g)/H2O(l)}\) ; \(\ce{H+(aq)/H2(g)}\) ; \(\ce{Na+(aq)/Na(s)}\) ; \(\ce{Cl2(g)/Cl–(aq)}\).

a - Manipulations

🖑 Réaliser le montage de la figure ci-contre avec un générateur de tension continue de valeur réglable.

🖑 Augmenter lentement la tension délivrée par le générateur jusqu’à observer un dégagement gazeux. Dépasser légèrement cette valeur (environ \(\pu{9 V}\)).

🖑 Après quelques minutes de fonctionnement :

  • - verser quelques gouttes d’iodure de potassium du côté de la borne +.
  • - réaliser les tests pour identifier le gaz recueilli dans le tube à essais.
  • - verser quelques gouttes de phénolphtaléïne du côté de la borne –.

🠶 Noter les résultats de vos tests.

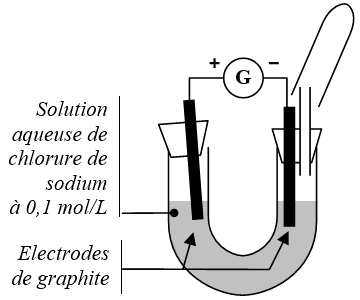

Schéma du dispositif pour l'électrolyse du chlorure de sodium

b - Interprétations

1) Écrire les demi-équations électroniques correspondant à chacun des couples.

2) Faire la liste des espèces chimiques présentes avant le démarrage de l'électrolyse.

     En déduire le sens possible de chaque demi-réaction.

3) A partir des résultats des tests, indiquer le sens possible de chaque demi-réaction.

4) Indiquer le sens de circulation des électrons du fait de la présence du générateur.

5) Bilan : A partir de tous les résultats précédents, déterminer :

2 - Électrolyse d'une solution aqueuse de sulfate de cuivre avec électrode de cuivre

a - Manipulation

🖑 Réaliser le montage de la figure ci-contre.

🖑 Régler la tension du générateur pour que la lampe brille.

🖑 Laisser la manipulation se poursuivre.

b - Interprétation

1) Expliquer pourquoi, au bout d’un certain temps, la lampe s’éteint.

2) Proposer une interprétation en termes de réactions pour cette électrolyse.

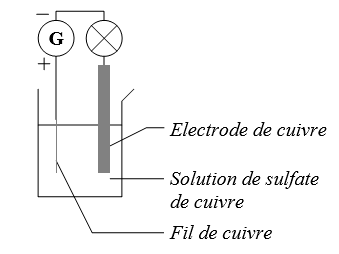

Schéma du dispositif pour l'électrolyse du cuivre

3 - Électrolyse de l’eau (manipulation faite par le professeur)

a - Électrolyse

🖑 Le professeur réalise le montage de la figure ci-contre.

1) Qu’observe-t-on au niveau des électrodes ?

2) Dans quelles proportions les gaz se forment-ils ?

b - Tests des gaz formés

🖑 Le professeur réalise les tests pour identifier les gaz formés dans chaque tube.

3) Relever la borne du générateur correspondant à la formation de chaque gaz

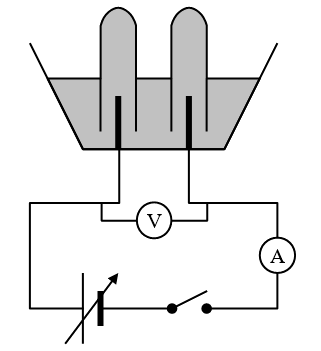

Schéma du dispositif pour l'électrolyse de l'eau

c - Exploitation

4) Repérer le sens de circulation des électrons dans les conducteurs.

5) Écrire l'équation de la demi-réaction qui se produit au niveau de l’électrode reliée à la borne + du générateur

6) Écrire l'équation de la demi-réaction qui se produit au niveau de l’électrode reliée à la borne – du générateur.

7) En déduire l’équation de l’électrolyse.

8) Les volumes de gaz formés sont-ils en accord avec l’équation de la réaction d’hydrolyse ?
