12.Er3 : Caractéristique d’une pile
On alimente une résistance de valeur variable à l’aide d’une pile.
La mesure de la tension entre les bornes de la pile et de l’intensité du courant qui la traverse donne les résultats suivants :
| \(I\) (en \(\pu{mA}\)) | \(\pu{25}\) | \(\pu{50}\) | \(\pu{75}\) | \(\pu{100}\) | \(\pu{125}\) | \(\pu{150}\) |
|---|---|---|---|---|---|---|
| \(U\) (en \(\pu{V}\)) | \(\pu{1,48}\) | \(\pu{1,46}\) | \(\pu{1,43}\) | \(\pu{1,41}\) | \(\pu{1,38}\) | \(\pu{1,35}\) |

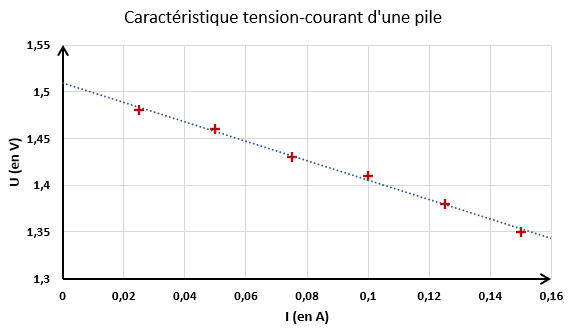

1 Tracer la caractéristique tension-courant de la pile (pour plus de précision, on utilisera une échelle verticale qui ne commence pas à \(\pu{0}\)).
2 En déduire la relation entre \(U\) et \(I\) pour cette pile.
