11.E1 : Position d’une image par construction graphique
Une lentille convergente de centre \(O\) a pour distance focale \(f' = \pu{3,0 cm}\) et pour diamètre \(\pu{4,0 cm}\).
Un objet \(AB\) de taille \(\pu{1,0 cm}\) est positionné à la distance \(OA = \pu{2,0 cm}\) devant la lentille. \(A\) étant sur l'axe optique.
1 Sur un schéma à l'échelle 1, représenter cette lentille, ses foyers et l'objet \(AB\).

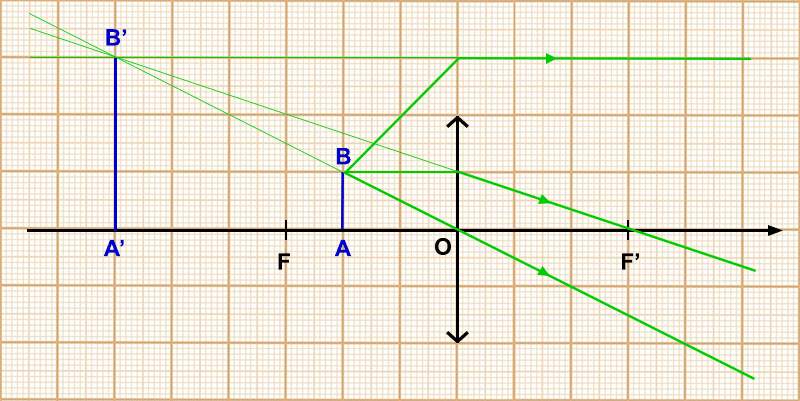

2 Construire l'image \(A'B'\) de \(AB\) par la lentille en représentant les trajets de trois rayons issus de \(B\).
3 Mesurer la position \(OA'\) et la taille \(A'B'\) de l'image.
